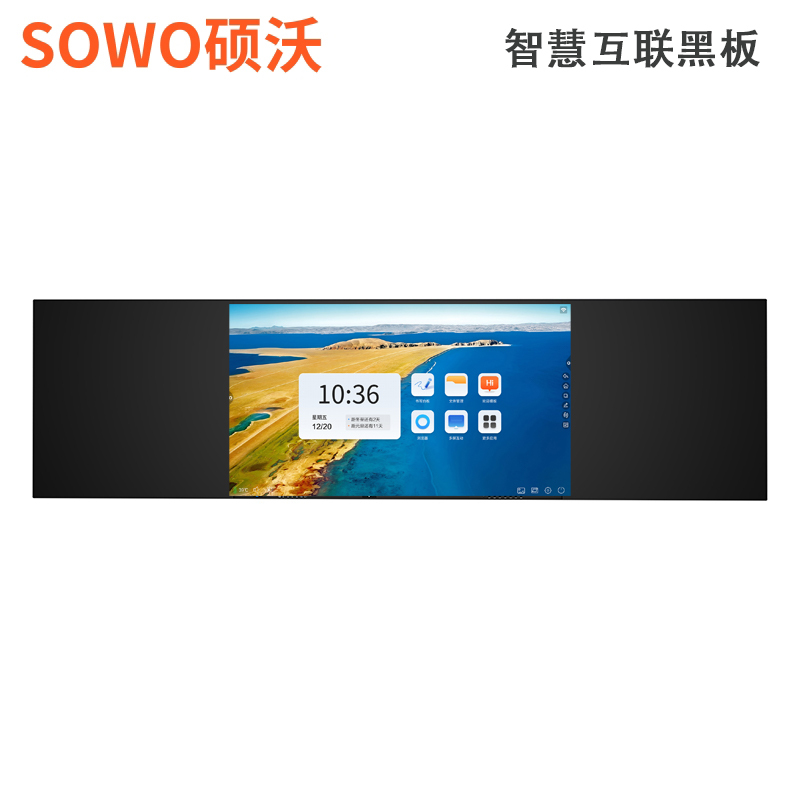

智慧互联黑板
智慧互联黑板
- 产品详情
- 产品参数
智慧黑板是当今最前沿的安卓与Windows双系统方案，集电容多点触摸，高质量显示、高精度触摸书写、无线传屏，远程教学等功能于一体，搭载专业教学软件，在功能上涵盖了：触控互动、多媒体教学和书写功能，将传统教学黑板与智能交互式黑板无缝对接。表面采用防眩光、高透光率处理工艺，表面强度高，抗划伤，安全可靠，实现了智慧互动教学设备的突破创新
（摄像头/阵列麦克风/高拍仪/OPS电脑为选配）
应用实物图
参数配置
产品系列 | 尺寸 | 86寸 |
型 号 | SW860TB | |
显示尺寸（mm） | 1896(H) × 1067(V)mm | |
面板参数 | 屏类型 | WLED背光源 |
最大分辨率 | 3840*2160 | |
亮 度 | 450cd/㎡ | |
对比度 | 5000:1 | |
视 角 | 178°/ 178° | |
寿 命 | >30000小时 | |
触摸参数 | 整机触控 | 采用电容零贴合方式 |
操作系统 | Android/Windows | |
触控原理 | 电容触摸 | |
触控供电 | USB | |
触控方式 | 手指或者电容笔 | |
识别点数 | 20点触控 | |
通道数 | 222通道（TX80 RX142） | |
触摸精度 | ±3mm | |
线性度 | ±3mm | |
透过率 | ≥80% | |
System parameters (系统参数) | 芯片 | Amlogic T982 |
CPU | 四核 Cortex-A55 | |
GPU | ARM Mali-G52 MP2 (2EE） | |
主频 | 1.5G | |
RAM | 4G（高速DDR4） | |
Flash | 32GB (EMMC5.1) | |
Android version | Android 11.0 | |
输入接口 | RJ45 | 1路 |
USB | 2路 | |
HDMDI IN | 1路 | |
AV | 1路 | |
RS232 | 1路 | |
输出接口 | 同轴 | 1路 |
耳机 | 1路 | |
AV | 1路 | |
TOUCH USB | 1路 | |
前置面板 | 前置接口 | USB*3/ HDMI*1 /TYPE-C*1/电脑还原*1 |
TOUCH USB | 1路 | |
前置按键 | 电源，护眼，设置，音量+，音量-，图像比例，录屏，触摸开关 | |
内置(选配) | 摄像头+阵列麦 | 4800万摄像头+八阵列麦克风 |
OPS电脑（选配） | 芯片组 | Intel 酷睿I5（选配) |
系统内存 | 默认预装8GB（最大支持16GB） | |
显卡 | 集成高清显卡 | |
硬盘 HDD | 默认预装256G SSD | |
网卡类型 | 1个千兆网卡Gigabit LAN（RTL8111E） | |
无线网卡 | 支持无线网络 | |
声卡 | 集成6声道音效ALC662-VDO声卡芯片 | |
操作系统 | OPS操作系统 | WIN10(专业版) |
其它功能 | 音视频格式 | 3GP, 3G2, AVI, FLV, F4V, OGG, MP4, MOV, TS, M2TS, M2T, MTS, TP, TRP, M2P, MKV, |
VOB, DAT, M4V, ASF, WEBM, 3GP, MP3, WAV, WMA, MPEG, PCM | ||
视频编码协议 | H264, H265, MPEG2, VC1, VP6, VP8, VP9, MVC,DIVX, MJPEG, AVS, AVS+ | |
音频解码协议 | WMA, MP3, WAV, AAC, AC3,EAC3, Vorbis, FLAC, APE, TrueHD, DRA,DTS,DTSHD | |
字幕和字幕格式 | srt, sub, smi, sami, ssa, aas, lrc, idx+sub, PGS, MKV Internal subtitle, TS Internal | |
subtitle(dvb subtitle), VOBSub(idx+sub) | ||
书写流畅 | 顺滑流畅的书写体验 | |
触摸菜单 | 通过手势调取屏幕触摸菜单实现菜单、信号源切换、声音、亮度等功能) | |
温度检测功能 | 在一体机菜单界面上显示机器内部温度，当机器内部出现故障,温度超标时会自动关机 | |
手势擦拭功能 | 通过手势擦拭屏幕上的文字及图案 | |
五指熄屏功能 | ||
无线传屏功能（可选） | 无需插线，即可将电脑上的内容投射到屏幕上(可选) | |
放大，缩小，拖拽 | 采用多点触控技术，任意改变图片的大小，随意移动图片位置等 | |
整机重量 | 净重 | 105 Kg |
毛重 | 125Kg | |
整体包装尺寸 | 2157*255*1423mm | |
音频参数 | 伴音功率 | (8Ω 10W)*2，立体环绕声 |
电源参数 | 额 定 功 耗 | ≤460W |
待机功率 | <0.5W | |
输入电源 | 100-240VAC 50/60HZ | |
工作环境 | 工作温度 | -10℃-50℃ |
工作湿度 | 10%-90% | |
储存温度 | -20℃-60℃ | |
储存湿度 | 10%-90% | |
其 它 | 包装方式 | 采用蜂窝纸箱 |
钢化玻璃 | 全钢化玻璃 | |
防眩光 | ||
相关附件 | 电源线，遥控器，电容触摸笔（被动式）， 合格证，保修卡，螺丝一套 |
产品尺寸图
86寸智慧黑板尺寸图（如下：）
具体尺寸以实物为准
1、屏幕锁定功能:可直接通过软件实现一键锁定、一键开启触摸功能，防止误操作。
2、笔功能:提供铅笔、软笔、毛笔、纹理笔、半透明笔、对象笔、智能笔、彩笔等笔型，并提供多种线型，粗细，颜色，透明度等属性设置。
3、擦除功能：提供对象擦、位图擦、图片擦，清除页面等擦除方式。
4、图形绘制:可实现图形的快速绘制，包含直线、矩形、椭圆、圆、三角形、五边形、五角星形、六边形、箭头、立方体、圆柱体、圆锥、三棱锥、四棱锥等，方便用户快速的创建标准的图形。。
5、辅助工具：提供放大镜、直尺、圆规、直角尺、量角器、录制、摄像头、填色桶、探照灯、遮幕、数学输入法、汉字笔画等常用工具。
6、页面功能：可提供白板页、屏幕页；
7、透明页标注：可对电脑页面进行书写、批注。
8、页面操作：支持对页面的整体放大、缩小、漫游、翻页等，其中漫游功能支持对书写页面的无限放大和移动。
9、直接调用外部摄像头视频；与数影仪（高拍仪）、具备准摄像头接口的视频展台完美结合，一键调用。
10、手写识别，支持手写体直接转为印刷体，并实现快速注音。
11、插入对象：图片支持PNG/BMP/JPG等格式的插入；音频支持MP3/WAVC等格式的插入；视频支持MP4/WMV/MPG/RMVB/AS等格式的插入；支持WORD\EXCEL\PPT等文件的插入。
12、双屏书写：具有双屏书写功能
七. 整机注意事项
1.
在使用本机前，必须阅读并理解所有使用指示。
2.
必须妥善保存使用说明书，以备将来之需要。
3.
必须严格遵守本机其使用说明书上的警告指示。
4.
操作时必须遵照所有使用说明。
5.
请勿使用制造商没有推荐的附设装置，不恰当地使用设置可能会发生意外故障。
6.
在把AC电源线接到电源插座之前，请检查设备的电压源要求是否合适本地电源供应条件，如果您不能确定使用电的类型，请与经销店或当地的电力部门联系。
7.
不要用任何物品压迫或缠绕电源线。破损的电源线会导致触电或引起火灾。
8.
请勿试图自行维修本机，由于本机内有高压装置和其他易损坏器件，会对人体或监视器本身造成各种危害，请务必让专业维修员进行维修。
9.
请勿触摸使用说明书中没有提及的控制部件。对使用说明中没有提及的控件部件进行不适当的调整会损坏本机，也会增加专业技术人员的维修工作量。
10.
本机需要更换配件时，请向维修人员确认使用制造商指定的或性能与原件相同的配件。配件使用不当会导致火灾、触电、监视器损坏等危险。
11.
若要将本机挂装在墙上或吊在天花板上时，请按照制造商推荐的方法进行安装。
12.
清洁本机前，先拔掉电源。请使用略湿的抹布清洁本机。清洁时请勿使用液体清洁剂或喷雾清洁剂。
13.
长时间不使用本机时，请拔出交流电源插头。
14.
本机的液晶面板使用敏感材料制造，不要用任何物品碰击液晶显示屏。如果本机从高处掉落或受到撞击，液晶面板有可能会破裂。此时请立即停止使用本机。
15.
每次开关时间间隔不小于2秒。
